Membuat topologi sederhana pada Cisco Packet Tracer. Pada tutorial kali ini ehemnila akan membuat topologi sederhana pada Cisco Packet Tracer, topologinya terdiri dari 1 router, 2 buah switch, dan 6 PC / Laptop. Langkah pengerjaan yaitu dengan drag and drop device yang diperlukan pada workspace yang tersedia.
Demikianlah tutorial membuat topologi sederhana, untuk dapat menghubungkan PC masukan IP Address pada masing - masing PC.

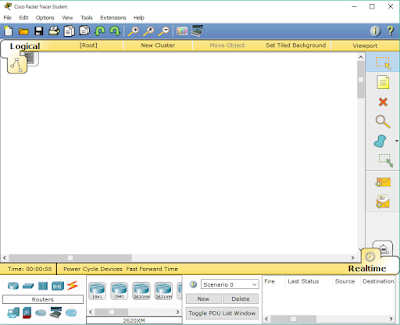

- Buka Cisco Packet Tracer, disini ehemnila menggunakan Cisco Packet Tracer 6.2
- Kemudian drag and drop device yang di inginkan pada workspace (lembar kerja).
- Gambar 1 merupakan device / hardware
- Gambar 2 merupakan subdevice yaitu berbagai macam jenis device dalam contoh adalah router
- Drag and drop 1 buah device router, disini ehemnila memilih Router-PT
- Lakukan hal yang sama untuk switch, pilih device switch, kemudian pilih salah satu jenis switch yang tersedia dan sesuai kebutuhan, lalu drag and drop
- Lakukan drag and drop semua device yang diperlukan seperti dibawah ini,
- Untuk menghubungkan semua device gunakan kabel, terdapat pada bagian Connection(gambar petir)
- Gambar 1 merupakan kabel otomatis yang apabila digunakan akan menyesuaikan jenis kabel pada device yang akan saling dihubungkan.
- Gambar 2 merupakan kabel console
- Gambar 3 merupakan kabel Straight
- Gambar 4 merupakan kabel Crossover
- Untuk menghubungkan kabel, pilih salah satu kabel kemudian click pada device yang ingin dihubungkan dan pilih port FastEthernet / GigabyteEthernet. disini ehemnila menggunakan kabel straight untuk menghubungkan Router dengan Switch. Kemudian lakukan hal yang sama untuk menghubungkan Switch dengan PC.
- Hasil akhirnya akan seperti berikut
